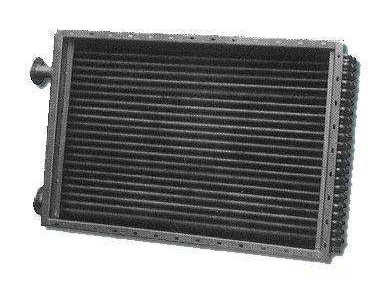

UⅡ型散热排管

1、简介

UⅡ型散热排管为铜管螺旋绕制肋片的热交换设备。

2、结构特点

UⅡ型散热排管为半回路（一排）或双回路（二排）的丝瓜视频成人色版，可加热或冷却空气。其肋片管绕制完毕后，需进行表面浸镀锡合金，以使肋片与管子接触紧密坚固，达到美观防腐的作用，结构特性见下表。

3、型号规格及示例说明

（1）型号规格

UⅡ型散热排管的型号规格由拼音字母和数字组合而成。

U-表示盘管型式。

一组数字表示管排数及肋片片距的种类；二组表示数字表面管子的根数；三组数字表示管长（以英寸表示）。

（二）示例说明

U-2R-18-42即表示UⅡ型散热排管，2排3.2mm片距，表面根数18根。表面管长1.06mm（42英寸）。

4、适用范围

工质热源为蒸气或高温水，冷源为低温水或盐水。工作压力为1.4Mpa，温度为232℃。

UⅡ型散热排管的翅片管结构特性：

肋片特性				管子特性			每米管长散热面积 mm²	结构计算参数			排列方式
型式	片厚 mm	片高 mm	片距 mm	外径 mm	内径 mm	内截面 mm²		肋化系数	肋通系数	净面比
绕片	0.2	10	R3.2	Φ16	Φ14	154	0.55	12.3	15.8	0.513	叉排
			M4.2				0.42	9.55	12.2	0.54
			T6.5				0.30	6.8	11.1	0.55

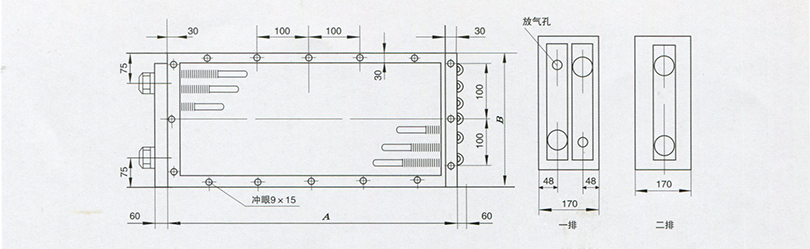

UⅡ型散热排管外形尺寸：

UⅡ型回形散热排管外形尺寸表：

表面管数	B mm	基本参数 m²	排数	表面管长	24	30	36	42	48	54	60	66	72	78	84	90	96	102	108	114	120
表面管数	B mm	基本参数 m²	排数	A mm	700	850	1000	1150	1300	1450	1600	1750	1900	2050	2200	2350	2500	2650	2800	2950	3100
12	510	散热面积	2		9	11.25	13.5	15.75	18	20.25	22.5	24.75	27	29.25	31.5	33.75	36	38.25	40.5	42.75	45
		受风表面积	1或2		0.26	0.325	0.39	0.455	0.52	0.585	0.65	0.715	0.78	0.845	0.91	0.975	1.04	1.105	1.17	1.235	1.3
		通风净截面积	1或2		0.144	0.18	0.26	0.252	0.288	0.324	0.36	0.396	0.432	0.468	0.504	0.54	0.576	0.612	0.648	0.684	0.27
15	616	散热面积	2		11.25	14.06	16.88	19.68	22.5	25.31	28.13	30.94	33.75	36.56	39.38	42.19	45	47.81	50.63	53.44	56.25
		受风表面积	1或2		0.325	0.406	0.488	0.569	0.65	0.731	0.812	0.894	0.975	1.056	1.137	1.219	1.3	1.381	1.462	1.544	1.625
		通风净截面积	1或2		0.18	0.225	0.27	0.315	0.36	0.405	0.45	0.495	0.54	0.585	0.63	0.675	0.72	0.765	0.81	0.855	0.9
18	722	散热面积	2		13.5	16.88	20.25	23.63	27	30.38	33.75	37.13	40.5	43.88	47.25	50.63	54	57.38	60.75	64.13	67.5
		受风表面积	1或2		0.39	0.488	0.586	0.684	0.782	0.88	0.978	1.076	1.174	1.272	1.37	1.068	1.566	1.664	1.672	1.86	1.958
		通风净截面积	1或2		0.216	0.27	0.324	0.378	0.432	0.486	0.54	0.592	0.648	0.702	0.756	0.81	0.864	0.918	0.972	1.026	1.08
21	828	散热面积	2		15.75	19.69	23.63	27.56	31.5	35.44	39.38	43.31	47.35	51.2	55.13	59.06	63	66.94	70.88	74.81	78.75
		受风表面积	1或2		0.455	0.568	0.681	0.794	0.907	1.02	1.133	1.246	1.359	1.47	1.595	1.698	1.811	1.924	2.037	2.15	2.263
		通风净截面积	1或2		0.252	0.315	0.378	0.441	0.504	0.567	0.63	0.693	0.756	0.919	0.882	0.945	1.008	1.071	1.134	1.197	1.26
24	934	散热面积	2		18	22.5	27	31.5	36	40.5	45	49.5	54	58.5	63	67.5	72	76.5	81	85.5	90
		受风表面积	1或2		0.52	0.65	0.78	0.91	1.04	1.17	1.3	1.43	1.56	1.69	1.83	1.95	2.08	2.21	2.34	2.47	2.6
		通风净截面积	1或2		0.288	0.36	0.432	0.504	0.576	0.648	0.72	0.792	0.864	0.936	1.008	1.08	1.152	1.224	1.296	1.368	1.44

注：表面管数12-18进出管为2寸，21-24进出气管为2.5寸。
